INTERNO - CTT

Struttura pesante per pavimento sopraelevato

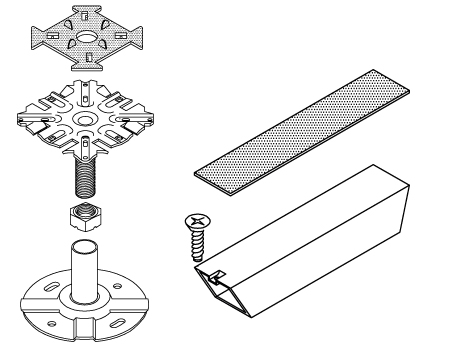

Struttura portante tipo Floorlab CTT composta da travi e colonnine in acciaio zincato disposta a maglie con interasse di dimensione adatta al supporto. Campo di regolazione +/- 25 mm.

• Base: costituita da un piattello rotondo in lamiera di diametro 95 mm e  spessore 1,5 mm in acciaio lucido DC04 Marm EN 10139 opportunamente sagomato al fine di ottenere la rigidità necessaria e permettere l’accoppiamento con un tubo laminato a freddo scordonato di misura 20x2 mm di altezza variabile e dotato di una tacca antisvitamento per l’accoppiamento con la testa.
Fino a 60 mm di altezza in alternativa al tubo viene accoppiata una bussola filettata 16MA

• Testa: costituita da un piattello quadrato in lamiera di lato 90 mm e spessore 2,5 mm in acciaio decapato DD13 EN 10111 opportunamente sagomato al fine di fornire l’aggancio per traverse e guarnizioni e per l’avvitamento forzato di una barra filettata.
La barra filettata M16 di altezza variabile si incastra in automatico a fine filettature ed è unita al piattello di testa da collante antisvitamento.

• Traverse: realizzate con pressopiegatura di lamiera da 1 mm zincata a caldo Sendzimir DX51D+Z140 Nac EN 10142.
Sezione quadrata chiusa con lato di 25 mm
La traversa si accoppia alla testa con opportuna vite di fissaggio.Guarnizione adesiva.

• Sistema di regolazione: al centro della testa tramite il gruppo barra filettata+dado con un meccanismo di regolazione micrometrica e tacche antisvitamento realizzate sul dado.
